離心電解設(shè)備
一、離心電解技術(shù)簡介
目前該技術(shù)應(yīng)用領(lǐng)域包括：銅、鋅、鎳、鈷、鉛、金、銀、貴金屬及廢水處理等多個方面，在全世界擁有幾十家用戶。所有的電解技術(shù)均建立在電化學(xué)基礎(chǔ)理論之上，離心電解技術(shù)也不例外。傳統(tǒng)的電解技術(shù)是將陰陽極放置在緩慢流動或停滯的槽體內(nèi)，在電場的作用下，陰離子向陽極定向移動，陽離子向陰極定向移動，通過控制一定的技術(shù)條件，欲獲得的金屬陽離子在陰極得到電子沉積析出，從而得到電解產(chǎn)品。
離心電解技術(shù)是基于各金屬離子理論析出電位(E￠)的差異，即欲被提取的金屬只要與溶液體系中其他金屬離子有較大的電位差，則電位較正的金屬易于在陰極優(yōu)先析出，其關(guān)鍵是通過高速液流消除濃差極化等對電解的不利影響。
離心電解技術(shù)突出優(yōu)勢包括：
(1)便攜式或模塊組裝，占地面積小;
(2)應(yīng)用領(lǐng)域廣泛，同一裝置可處理多種金屬;在污水處理和金屬回收等行業(yè)起關(guān)鍵作用。
(3)溶液閉路循環(huán)，沒有有害氣體的排放;
(4)選擇性的對金屬進(jìn)行電解沉積;
(5)較高的電流密度及電流效率;
(6)對低濃度溶液進(jìn)行高效、高純度的電解提取，金屬回收率可達(dá)到ppm級。一般講銅可降解到3g/L以下，并陰極銅可達(dá)到99.99%。

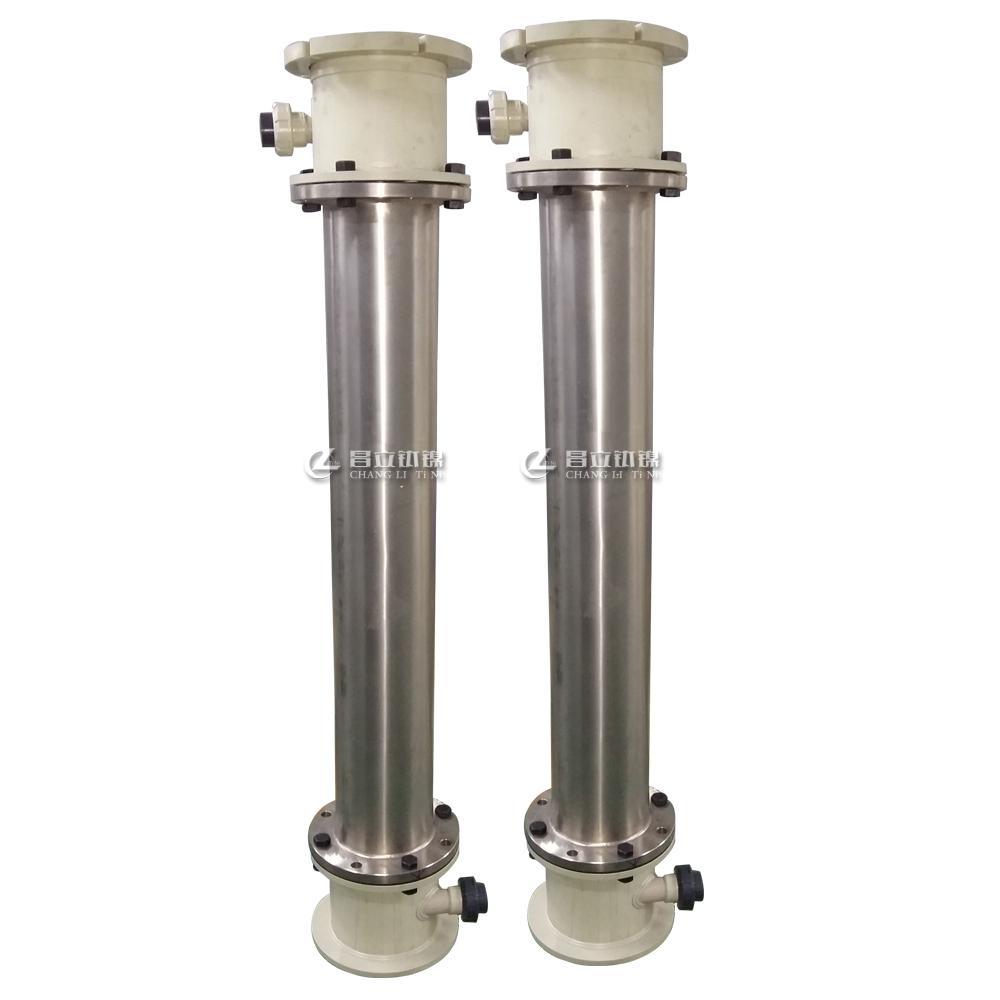

二、離心電解裝置介紹
1.陰極筒采用φ219*3*1550mm不銹鋼(316L)或者純鈦(TA1)材料
2.始極板用0.3-0.5mmTA2鈦彈板，加工成φ219mm筒體，放入陰極筒內(nèi)。

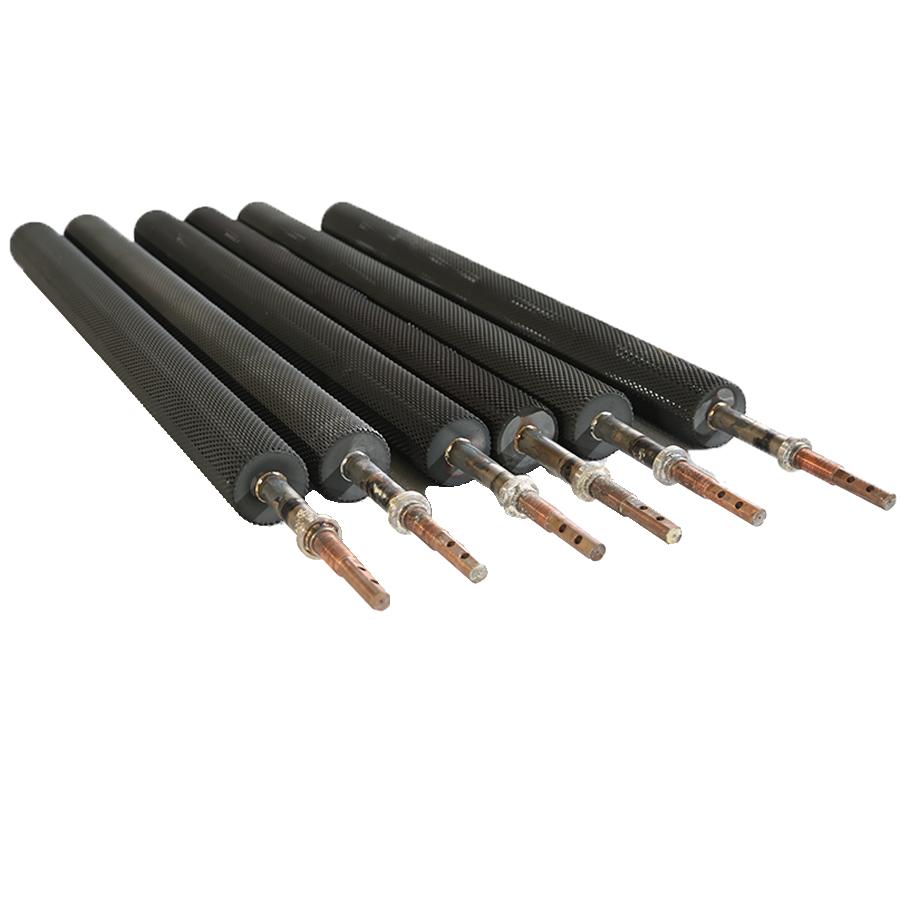

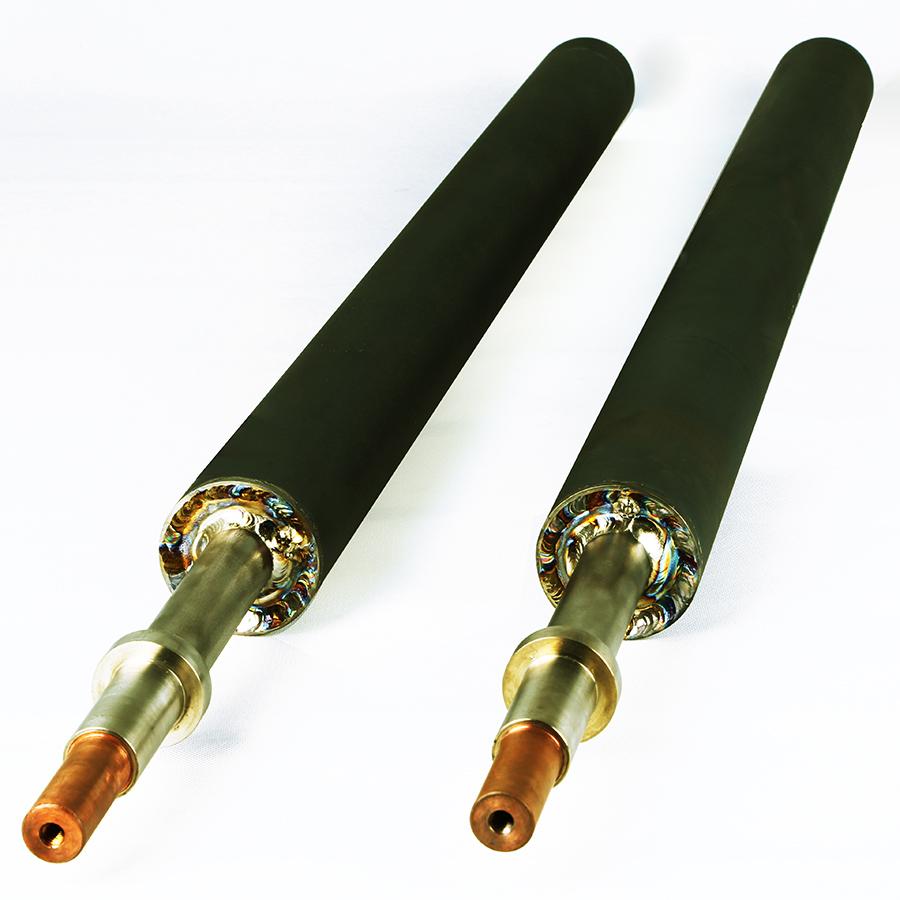

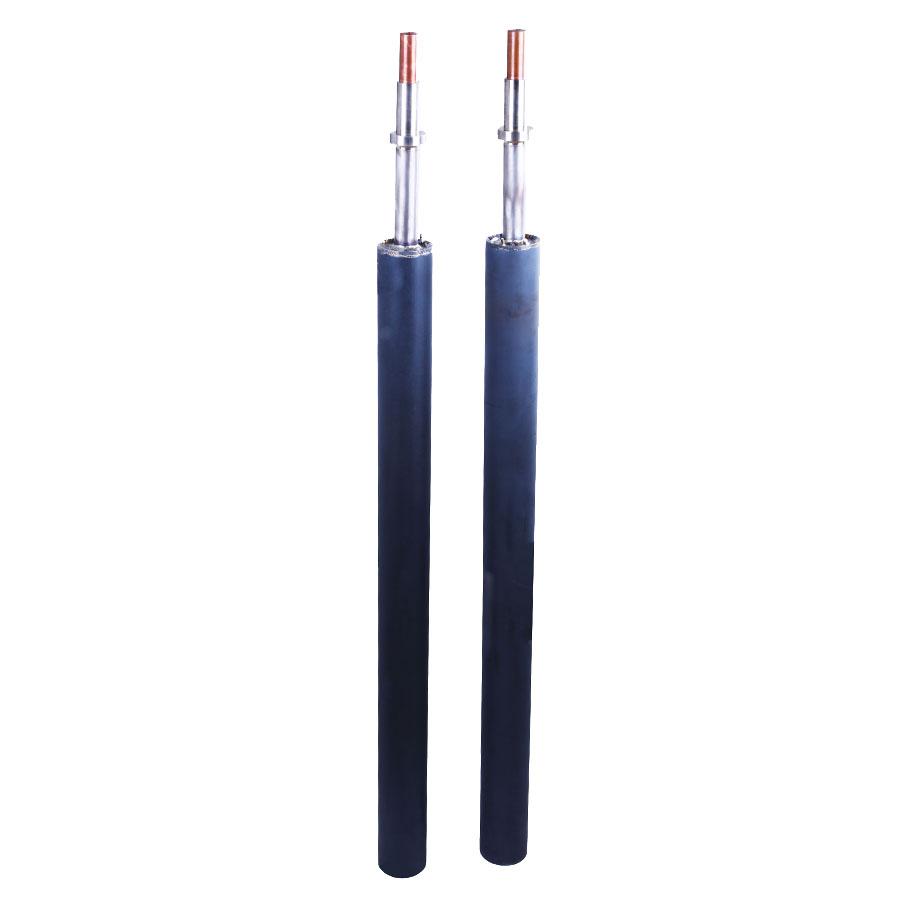

3.陽極管用φ57*3*1500mm、φ57*3*1500mm或者φ57*3*1500mm，導(dǎo)電部位采用鈦銅復(fù)合棒。
4.陽極管安裝用上下定位桿將陽極管定位在陰極銅中間，保證極間距均等，涂層為鈦涂銥
5.電解液通過輸液泵從下向上高速打入陰極筒內(nèi)進(jìn)行渦流電積金屬。
6.常用離心電解陰極電流密度為500-600A/m2,陽極電流密度為1400-1700之間。
7.此裝置上下塑封蓋為ABS塑料，并且上蓋留有排氣口。
8.導(dǎo)電部位在下部，.此裝置是以組為單位，一般一組為10-24支不等，10-24支采用串聯(lián)，組與組之間采用并聯(lián)形式。單支槽電壓為1.5v左右。
9.常用規(guī)格：
| 編號 | 陽極尺寸 | 陰極尺寸 |
1 | φ57*3*1500mm | φ219*3*1550mm |
2 | Φ76*3*1500mm | φ219*3*1550mm |
3 | Φ95*3*1500mm | φ219*3*1550mm |
4 | Φ108*3*1500mm | φ219*3*1550mm |
6.電化學(xué)性能及壽命測試 （參考標(biāo)準(zhǔn)HG/T2471-2007 Q/CLTN-2012)
| 名稱 | 強(qiáng)化失重mg | 析氧電位V | 測試條件 | Cl-含量g/L | 使用壽命 |
鈦基銥鉭 | ≤10 | ＜1.43 | 15% H2SO4 | ＜2 | 18個月 |

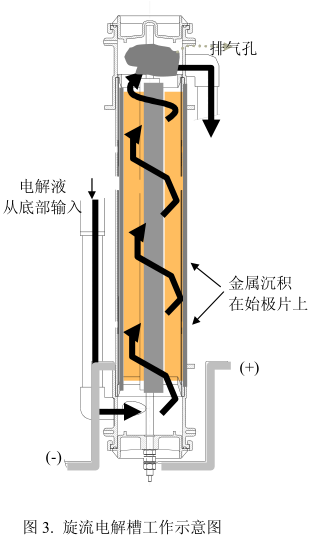

三、離心電解工作示意圖
液體通過高速旋轉(zhuǎn)消除濃差極化，陰極析出金屬，陽極析出氧氣，氯氣等并集中收集。離心電解系統(tǒng)為若干個槽為一組，并且采用串聯(lián)模式，目前金川集團(tuán)采用24支為一組，為一個模塊，6個模塊為一個系統(tǒng)，模塊之間采用并聯(lián)。常規(guī)陰極銅出槽周期為3-4天，一般在35-40kg陰極產(chǎn)物進(jìn)行采集，陰極產(chǎn)品為φ219,mm的管材。采集時配有專用裝置進(jìn)行采集。

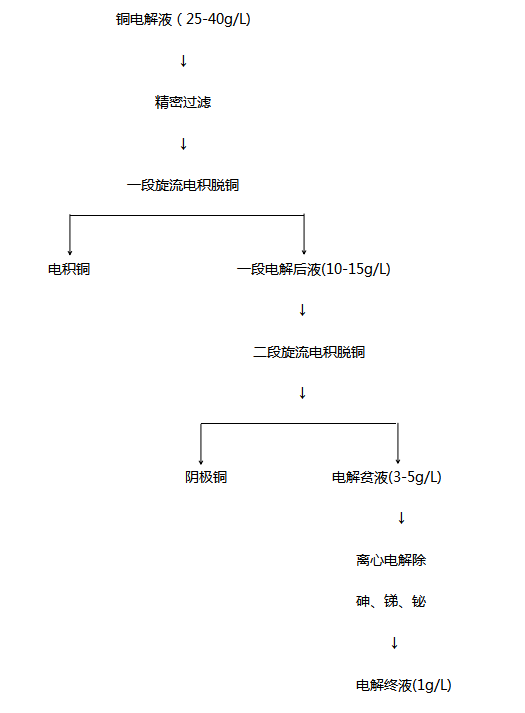

四、離心電解工作流程圖
部分合作客戶：
臺灣永鎧環(huán)保工程有限公司
贛州赤鼎再生資源有限公司
深圳世清環(huán)?？萍加邢薰?/p>
河南工信科技有限公司
揚州祥發(fā)資源綜合利用有限公司
深圳市危廢處理站有限公司
江門市新卓悅貿(mào)易有限公司
張家口龍鑫礦產(chǎn)科技有限公司
深圳瑞世興科技有限公司
煙臺凱實工業(yè)有限公司
江門勵福環(huán)?？萍?/p>
關(guān)注微信公眾號
關(guān)注抖音號
